Стандартные размеры камина: какая должна быть глубина, высота портала для разных комнат (фото и чертежи)

Дровяные камины из кирпича — украшение любого загородного дома или дачи.

Любуетесь на фото каминов, но никак не можете решиться поставить такой себе? Заказ работы у специалиста-каменщика — удовольствие дорогое, поэтому многие считают его излишней роскошью.

Однако существует и другой способ обзавестись этим великолепным предметом интерьера — построить его своими руками.

Считаете, что это слишком сложно? Читайте наше руководство и поймете, что самостоятельная постройка камина из кирпича доступна почти каждому.

Кирпичные камины — это просто печи с открытой топкой, поняв это, вам будет легче разобраться в том, как именно строятся эффективные дровяные камины.

А еще на своей даче вы легко можете сделать своими руками уличный мангал, такой, как на видео ниже, который используют не только для приготовления еды, но и который является настоящим украшением веранды или беседки.

Видео:

Все строительство можно разделить на несколько этапов:

  • подготовительный (разобраться в особенностях строительства, выбрать модель);
  • выбор материалов;
  • выбор места на территории вашего загородного дома;
  • возведение камина;
  • создание дымохода;
  • облицовка, декорирование.

Из кирпича можно сложить отличный практичный камин для дачи, который будет не только украшать комнату, но и отапливать ее.

Тепло, которое излучает этот вид печи — это способ поддержать комфортную температуру в доме и сэкономить на электроэнергии.

Подготовка к строительству камина

Прежде чем приступать к возведению печи, нужно разобраться с тем, как она устроена.

Сегодня существует огромное количество типов каминов, они бывают пристенными, островными и встроенными.

Сделать своими руками вы сможете такой, какой захотите. Но основные элементы, из которых состоит этот вид печи, практически всегда одинаковы.

Устройство камина

Разберемся в том, каково устройство классического камина.

Каким бы он не был снаружи, внутри они всегда имеют следующие элементы (вертикальный разрез можете посмотреть на фото ниже):

  • топливник (пространство, где происходит горение дров);
  • топливная корзина — металлическая корзина, на которую укладываются дрова;
  • под топливной корзиной находится площадка, которая называется — подтопливник, он имеет форму прямоугольника или трапеции, сужающегося к задней стенке. В поде камина иногда устраивают полость, в которой могут готовить еду;
  • над топливной корзиной располагается каминное устье — узкое место в трубе над топливником, в которое устремляется дым;
  • перед устьем (передняя часть камина) есть небольшая перемычка или перекрытие;
  • позади устья (задняя стенка) располагается так называемый «зуб», газовый порог;
  • выше находится дымосборник (дымовой мешок), откуда дым поступает уже в дымоход;
  • на передней стенке располагается заслонка, которая регулирует дымовой поток;
  • под топливником располагается зольник, который необходимо время от времени чистить от золы.

Разобрались с примерным устройством каминов, теперь нам нужно решить, каким будет именно наш, а еще нам понадобится схема.

Если вы не готовы проектировать свою печь полностью самостоятельно, то можно найти фото готовых проектов, которые можно слегка модернизировать, чтобы ваш камин был уникальным.

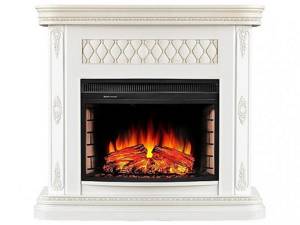

Портал для камина размеры и материал

Внешние габариты готового продукта зависят от его вида, топочного отверстия и материала изготовления. Кирпичный вариант в силу своей надежности и массивности занимает гораздо больше места, чем конструкция с конвекционным коробом.

Разновидности коробов:

  • газоблоки;
  • скамол;
  • гипсокартон.

Важно понимать, что горючие ДСП, фанера и дерево абсолютно не подходят для этих целей. При эксплуатации и создании отопительного прибора с открытым пламенем следует придерживаться противопожарных СНИПов и рекомендаций изготовителя.

Выбор модели камина

Печь камин из кирпича может быть закрытой или открытой, пристенной, угловой или находиться в центре комнаты.

Выбрать подходящую модель вы сможете на фото ниже, а еще вам понадобятся готовая схема или чертеж, если вы не готовы составлять его самостоятельно.

Фото:

Чертежи красивых каминов из кирпича можете посмотреть ниже, там же видео о том, как они строятся на даче своими руками.

Фото:

Закрытый камин устраивается на основании чугунного топливника, который просто обкладывают кирпичом.

Передняя стенка топливника изготавливается из жаропрочного стекла.

Кладка камина из кирпича открытого типа осуществляется по другому принципу и включает в себя изготовление топливника из камня своими руками, схема которого есть ниже.

Какую бы модель вы не выбрали, камин всегда будет центром любой комнаты. Поэтому важно, чтобы он гармонично вписывался в дизайн интерьера и был выполнен с ним в едином стиле.

Много зависит и от масштабов помещения, чем меньше размеры комнаты — тем меньше размеры камина.

Как выглядят различные виды печей в интерьере, смотрите на фото ниже.

Фото:

Этап 3: Монтаж дымохода

Обустройство дымохода – один из самых ответственных этапов строительства камина, так как именно от качества этой работы будет зависеть уровень тяги очага и, следовательно, вероятность попадания угарного газа в отапливаемую комнату. Таким образом, хороший дымоход – гарантия вашей безопасности.

До крыши кладку дымохода можно выполнять глиняным раствором, а выше – цементным. Внутренние стенки конструкции необходимо обязательно обработать жидким глиняным составом: возьмите ветошь, смочите ее в растворе и протрите все стенки – это позволит избавиться от трещин и получить гладкую поверхность.


Камин из кирпича с дымоходом

Важно защитить конструкцию от высоких температур в зоне перекрытия. Для этого можно выполнить распушку – специальное расширение трубы. Для максимального эффекта ее следует обложить войлоком, предварительно смоченным в глиняном составе. А чтобы защитить дымоход от осадков, над крышей нужно сделать напуск – так называемую «выдру».

Если хотите облегчить работу по монтажу дымохода, используйте специальные трубы, предназначенные именно для дымовых шахт.

Расположение каминопечи

Вопрос о расположении — самый главный на подготовительном этапе.

Дровяные камины устанавливаются на фундамент, и передвинуть их потом в другое место — невозможно.

Основные правила расположения камина в интерьере:

  1. Камин — главный элемент любого интерьера. Если он установлен в правильном месте, то остальные предметы интерьера уже не привлекают к себе столько внимания;
  2. Обычно он устанавливается в гостиной, реже в столовой или спальне. Если камин делают в спальне, то выбирают, как правило, небольшой угловой камин из кирпича;
  3. Диваны и кресла располагают полукругом вокруг очага, который никогда не устанавливают в проходных частях комнаты;
  4. Печь не устраивают в выступающих частях стен, наоборот, лучше устроить его в арке или в углу комнаты, если есть такая возможность;
  5. Лучше не располагать камин поблизости от входов и выходов из комнаты — наличие дверей рядом с ним делает интерьер менее уютным;
  6. Лучше не строить камин у внешней стены дома, из-за разницы температур в доме и на улице внутри дымохода будет собираться слишком большое количество конденсата.

С чего начинать постройку

Первым делом стоит определиться с расположением камина, поскольку это может сыграть ключевую роль в его эффективности и работоспособности: угловые камины проектируются несколько иначе от внешних, а встроенные камины в стену имеют свои особенности. Самым оптимальным местом расположения очага считается фронтальная фасадная стена или угол между ней и простенком. Дело в том, что угловые камины могут прогревать смежное помещение, выполняя роль камина печи. А вот установка конструкции в межоконном пространстве никак не будет способствовать эффективности работы. Также рекомендуют воздерживаться от строительства каминов в зоне лестниц.

Габариты камина также важны. Они обусловлены не столько внешним видом очага, сколько пропорциями нескольких элементов его конструкции (топки, очага, дымохода), а также размерами обогреваемого помещения. Очень важно при этом соблюдать пропорции площади топки и площади дымохода. В зависимости от условий, пропорция должна быть в пределах 1/8 — 1/15 в пользу топки. Как только основные размеры и пропорции камина найдены, можно приступать к подготовке чертежей фасада, они будут основой для кладки и оформления в будущем. Финальный этап проектировки — выбор порядовки, схемы кладки. Она также может изменяться в зависимости от габаритов и конструкции камина.

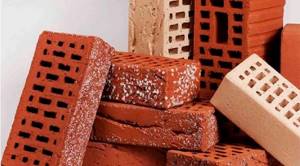

Выбор необходимых материалов

Корпус камина (его основная часть) выполняют из полнотелого глиняного кирпича или шамота.

Качественный, правильно обожженный кирпич должен быть оранжево-красным, однородным по цвету.

Еще один способ проверить качество материала — ударить по нему металлическим молотком. Звук должен получиться чистым, не глухим, и не звонким.

Если кирпич имеет неоднородный цвет, то это признак ошибок в технологии производства, такой кирпич вам не нужен.

Не стоит экспериментировать с видом материала.

Вам подойдет только такой кирпич, который описан выше, силикатный и пустотелый не подойдет, так как первый не выдерживает высоких температур, а второй имеет плохую теплоотдачу.

Дровяные камины обязательно имеют дымоход, который выкладывают из специального печного кирпича, а внешнюю часть трубы, которая выходит на улицу, из керамического.

Так делают потому, что печной кирпич имеет свойство разрушаться от воздействия погодных условий и осадков. Схема дымохода видна ниже.

Раствор для кладки кирпича своими руками изготавливают на основе глины.

Глину замачивают заранее, на двое-трое суток, давая ей возможность пропитаться водой. После этого ее протирают через сетку с ячейкой 3-5 мм и смешивают с песком и водой.

Состав раствора примерно следующий: 4 части глины, 8 частей песка и 1 часть воды. Можно также добавить немного цемента, не более 1 части.

Конечный раствор должен быть по консистенции как густая сметана.

Глина для смеси понадобится жирная, это значит, что изначально процент песка в ней должен быть очень низким (не более 3%).

Песок для раствора берется чистый, среднего размера, без крупных зерен.

Не рекомендуется добавлять цемент в раствор, который будет применяться непосредственно при кладке топки.

Высокие температуры требуют того, чтобы все материалы были термически устойчивыми. Поэтому цемент лучше не брать, а для того, чтобы смесь стала еще более жаростойкой, песок меняют на шамотный порошок.

Чтобы облицевать кирпичные камины, используют природный камень, керамическую плитку, дерево, штукатурку.

Рабочие материалы

Долговечность и функциональность вашего камина будут напрямую зависеть от того, насколько качественные материалы вы выберете. Поэтому подходите к процессу максимально серьезно.


Для строительства камина используется красный огнеупорный кирпич

На первом месте, конечно же, кирпич. Для домашнего камина лучше всего подойдет полнотелый красный кирпич. Требования к материалу:

  • идеально поверхность без оплавленных участков;
  • насыщенный цвет;
  • углы без малейших сколов;
  • однородная структура в изломе.

Помните, что дефектные кирпичи могут спровоцировать значительные теплопотери, что уменьшит эффективность камина.

Кроме кирпича, вам понадобится еще целый ряд расходных материалов и изделий. В частности:

  • песок зернистостью не более 1,5 мм;
  • цемент;
  • глина: коричневая, кембрийская или темно-красная;
  • деревянные доски;
  • щебень 3-6 мм;
  • рубероид;
  • войлок;
  • колосниковая решетка;
  • защитный экран;
  • заслонка от дыма.

Переходим непосредственно к строительству очага. Этот процесс состоит из трех этапов: заливка фундамента, кладка основной конструкции и установка дымохода.


Схема обустройства фундамента для камина

Технология возведения камина

На своей даче вы можете сделать своими руками открытый камин или закрытый, на основе чугунной топки.

Проекты каминов из кирпича вы можете посмотреть выше, там же есть схема дымохода.

Для начала заливается фундамент. В среднем каминопечь весит около тонны, и конечно никакой пол ее не выдержит. Поэтому делается самый настоящий устойчивый фундамент, на который укладывается лист рубероида.

Это делается потому, что кирпич очень гигроскопичен и легко набирает воду, а значит, нужно изолировать его от влаги.

Порядовка кирпича осуществляется в шахматном порядке следующим образом: в левую руку берете кирпич, опускаете в воду на пару секунд, а правой рукой наносите глинопесчаную смесь, кладете кирпич и прижимаете его сверху.

Порядовка камина начинается с углов, а после заполняются стены. Как это делается видно на видео ниже.

Видео:

Финишная отделка камина

Если кладка выполнена качественно, а кирпич радует цветом и фактурой, финишную облицовку выполнять совершенно необязательно – можно ограничиться лишь аккуратной обработкой швов затиркой. Но если вам хочется сделать свой очаг еще более совершенным, обратите внимание на самые популярные варианты для его отделки:

  • декоративная штукатурка;
  • камень;
  • бетон, имитирующий натуральную древесину;
  • плитка;
  • декоративный кирпич;
  • изразцы.


Камин из кирпича на дровах
Выбор материала для облицовки напрямую зависит от того, что вы хотите получить в результате. Например, если вам нужен добротный и изысканный камин для классического интерьера, выбирайте дорогие натуральные материалы: травертин или мрамор – такая облицовка сделает ваш очаг не просто привлекательным, а по-настоящему роскошным.

Более простой, но также стильный вариант – отделка камина искусственным камнем или плиткой с частично видимой кирпичной кладкой.

Конечно же, на одной облицовке не обязательно останавливаться – ее можно дополнить всевозможными декоративными стеклянными, деревянными, металлическими или чугунными скульптурами.

Надеемся, наша инструкция поможет вам воплотить вашу мечту – дровяной камин из кирпича – в реальность. Придерживаясь простых рекомендаций, вы точно получите качественный домашний очаг, который не один год будет радовать вас теплом, красотой и уютом.

Устройство дымохода

Устройство дымохода не менее важно, чем устройство самого камина. Без сильной тяги камин просто не сможет функционировать в доме или на даче — дым и копоть будут попадать в комнаты.

Строительство каминов для дома из кирпича не обойдется без возведения дымохода. Если вы строите уличный мангал в беседке, то дымоход вам тоже понадобится.

Основа его — вертикальный канал из жаропрочного материала, через который будет уходить дым и продукты горения.

В качестве основного канала можно использовать трубу из керамики, которая является отличным жароустойчивым материалом.

Сверху она обшивается листами минеральной ваты, а уже после укладывается кирпич.

Не забывайте о том, что каждый дымоход нуждается в систематической чистке.

Два раза в год нужно проводить диагностику, даже если все в порядке, потому что на внутренних частях дымохода оседает сажа, смешанная с конденсатом.

Проектировка, схема, чертёж дровяного камина

Любые камины для дома дровяные из кирпича своими руками проекты и фото которых рассмотрим сейчас, далеко не простые конструкции. Печники оттачивают своё умение, передавая тонкости ремесла из поколения в поколение и, конечно, за час невозможно научиться правильно построить камин, который будет не просто декоративным, но и функциональным. Очень часто попытки построить камин самостоятельно заканчиваются декоративным оформлением — и вроде все по проекту, вроде все как на схеме, а камин дымит и отказывается гореть.

Вот поэтому разработка проекта так важна, причём чертежи стоит соблюдать до миллиметра, хотя и это может не спасти ситуацию. На работу камина может влиять целая куча разных вещей начиная от среднего давления в конкретной климатической зоне, заканчивая приоритетными ветрами. Но получить общее представление очень даже можно, рассмотрев рабочие проекты, составленные профессионалами своего дела.

Недостатки кирпичной топки

Единственным серьезным минусом камина с открытой топки из кирпича считается постоянное присутствие огня в помещении. Это и плюс, конечно. Но в тоже время, такой очаг требует регулярного внимания. Нельзя оставлять комнату без присмотра, необходимо всегда иметь поблизости средства пожаротушения. Хотя, как специалист, давно работающий с каминами, могу сказать, что никакой камин (и даже обычные свечи) не стоит оставлять без присмотра.

Кроме того, открытый огонь может представлять опасность для тех семей, в которых есть маленькие дети и домашние животные — они могут обжечься и получить травмы. Поэтому при выборе нужно учитывать и то, кто именно живет или бывает в Вашем доме.

Помню одного из наших Заказчиков, в доме которого жили два прекрасных лабрадора и подрастала маленькая дочка. Он так мечтал о камине с живым огнем, что купил специальное декоративное ограждение для очага. Эта роскошная решетка мешала любопытным носам, лапам и ручкам сунуться в огонь и в то же время позволяла любоваться пламенем. На мой взгляд — отличное решение!

Подбираем материал

Кирпичный камин для дачи или дома будет надежным и качественным, если будет выбран нужный материал и хорошего качества. Кирпичные камины фото помогут выбрать правильный дизайн. Так что и материал надо подобрать обдуманно. Давайте сразу определимся, что из себя составляет камин и из каких частей он состоит.

Конструкция камина:

Фундамент Здесь вполне подойдет для заливки даже битый кирпич или же бывший в употреблении. Не стоит применять силикатный, он напитываем сильно влагу и не подойдет. Ну а для цоколя понадобится простой глиняный материал, но только полнотелый. Для этих целей в основном берут кирпич М100. После укладки вы всегда сможете сделать облицовку. Для этого наиболее хорошо подойдет клинкерная плитка. Она может иметь разный рельеф и не составит труда подобрать под нужный интерьер.
Топочная часть Для этой работы применяется шамотный материал. Он держит практически любую температуру, и вы без проблем можете применять при топке даже твердое топливо. Особенно это актуально, если делается кирпичная печь камин. Многие совмещают эти конструкции. Если камин будет на даче, тогда он прекрасно заменить источник обогрева.
Корпус Основная кладка делается полнотелым материалом. Он прекрасно держит тепло и имеет большую теплоотдачу. Для этих целей используют наиболее часто кирпич М200. Хотя если сам камин не имеет большого веса, тогда подойдет и М100. Кладка выполняется в пол кирпича и ничем не отличается от кладки стен. Как правило для кладки применяется кирпич не лицевой. Хотя отделка делается лицевым материалом. Ведь он просто дорогой и для черновой клаки не применяется.

Внимание: Выбор отделки продумайте заранее. Ведь если она будет делаться лицевым материалом, тогда надо будет предусмотреть это место в величине фундамента.

Дымоход Камин кирпичная стена делается только из кирпича. А вот для дымохода большей частью применяются разборные конструкции. Их вполне можно быстро собрать и цена не высокая. А вот облицовку уже можно сделать и лицевым материалом.
Раствор О нем не так и часто задумываются, но это зря. Для топочной части наиболее актуальным будет глиняный раствор. Ведь он держит любую температуру. Для черновой клаки подойдет и цементный состав. А вот для облицовки можно применить и сухую смесь. Ведь ее можно подобрать даже по цвету.

Кирпичные камины цены могут быть довольно разные. Ведь вы можете применять материал, цена которого значительно разнится. Но дорогое не значит хорошее, смотрите на сертификаты качества и соответствия. Особенной параметр, это температуры при которых материал может применяться.

Как правильно выбрать кирпич

В вопросе выбора кирпича для камина надо подходить внимательно. Это не такой и простой вопрос и надо выбрать качественный материал.

Расчет основных параметров

Размеры всех элементов конструкции из кирпича определяются с учетом геометрии жилого помещения. При выполнении работы своими рукам лучше воспользоваться существующими схемами расчета, в которых учтены все особенности и нюансы. Габариты камина, который планируется построить в доме, определяются следующим образом:

  • площадь топки рассчитывается путем деления на 100 площади помещения, в котором будет располагаться дровяной камин;
  • соотношение ширины топочной камеры к ее глубине должно составлять 2,5:2;
  • высота топки должна быть больше ее ширины в 1,5 раза;
  • размер трубы должен составлять 3-5 метров независимо от того, какую площадь занимает дымовое отверстие, любое отклонение может привести к тому, что будет нарушена разность давлений в дымовом канале, которая требуется для обеспечения тяги.

Более подробно о расчете размеров конструкции здесь:

Уход и топка камина из кирпича

Начнём с того, что постоянное использование камина является причиной образования большого количества сажи, которую необходимо регулярно убирать. Это касается не только самой топки, но и дымохода. Конечно же, чистить дымоход после каждого использования не стоит, а вот раз в год всё же придётся заняться им вплотную. Для этих целей желательно предусмотреть ещё на этапе строительства удобный доступ к наружной его части. Что же касается самой топки, то после каждого использования она подлежит обязательной чистке, так как образующаяся сажа неблаготворно влияет на организм человека. Кстати, её количество как раз и зависит от того, чем топить. Классическим источником огня в камине являются дрова. При этом, лучше всего использовать берёзу, и отказаться от хвойных пород. Но, так как древесина сейчас достаточно дорогая, да и требует организации дополнительных мест для хранения, то всё чаще владельцы используют уголь и брикеты. Хоть это топливо и даёт больше сажи, но всё же оно менее «хлопотно», да и тепло от него поболей. Несмотря на то, что кирпичные камины отличаются простотой своей конструкции, они требуют к себе только профессионального подхода. Это обусловлено рядом особенностей, которые необходимо учитывать при их постройке. Кроме того, это источник открытого пламени. Неправильное его исполнение может стать причиной пожара. Поэтому, помните, что строительство любого камина, даже самого простого СОБСТВЕННЫМИ СИЛАМИ, НЕДОПУСТИМО! Если хотите украсить свой дом современным шедевром, который будет радовать своим теплом, то специалисты нашей компании всегда готовы Вам помочь в его постройке.

Расчёт размеров камина из кирпича

Как и любое и у любого обогревающего устройства, размеры влияют на его тепловые характеристики. Поэтому перед его проектированием необходимо определить его точные размеры. Для этих целей используют пропорцию 1:50 — 1:70. В качестве соотношения берут объём самого помещения и топочного отверстия. Что же касается глубины топки, то она должна соответствовать высоте в пропорции 1:2 — 2:3. При этом стоит учитывать, что задняя стенка делается толщиной примерно 12 см, а боковые — 25 см. Рассчитав данные величины можно получить точный размер будущего камина и оптимально разместить его в выбранном месте. Исходя из размера топки, рассчитывается и дымоход, который должен быть в 8-15 раз меньше в диаметре.

Каталог каминов

Расчёт размеров кирпичного камина

60708090100
Высота портала424956637077
Глубина топки303235384042
Высота задней стенки топки363636363636
Ширина задней стенки топки304045506070
Высота дымосборника576063667080
Сечение кирпичного дымохода14х2714х2727х2727х2727х4027х40
Сечение дымохода из металла200200230250300300
